Puerta NO (NOT) [editar]

Símbolo de la función lógica NOT a) Contactos, b) Normalizado y c) Not normalizada

La puerta lógica NO (NOT en inglés) realiza la función booleana de inversión o negación de una variable lógica. Una variable lógica A a la cual se le aplica la negación se pronuncia como "no A" o "A negada".

La ecuación característica que describe el comportamiento de la puerta NOT es:

Puerta NO (NOT) [editar]

Símbolo de la función lógica NOT a) Contactos, b) Normalizado y c) Not normalizada

La puerta lógica NO (NOT en inglés) realiza la función booleana de inversión o negación de una variable lógica. Una variable lógica A a la cual se le aplica la negación se pronuncia como "no A" o "A negada".

La ecuación característica que describe el comportamiento de la puerta NOT es:

Puerta OR [editar]

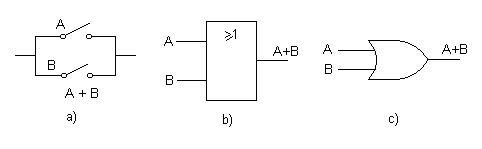

Símbolo de la función lógica O a) Contactos, b) Normalizado y c) No normalizado

La puerta lógica O, más conocida por su nombre en inglés OR, realiza la operación de suma lógica.

La ecuación característica que describe el comportamiento de la puerta OR es:

La puerta lógica Y, más conocida por su nombre en inglés AND, realiza la función booleana de producto lógico. Su símbolo es un punto (·), aunque se suele omitir. Así, el producto lógico de las variables A y B se indica como AB, y se lee A y B o simplemente A por B.

La ecuación característica que describe el comportamiento de la puerta AND
